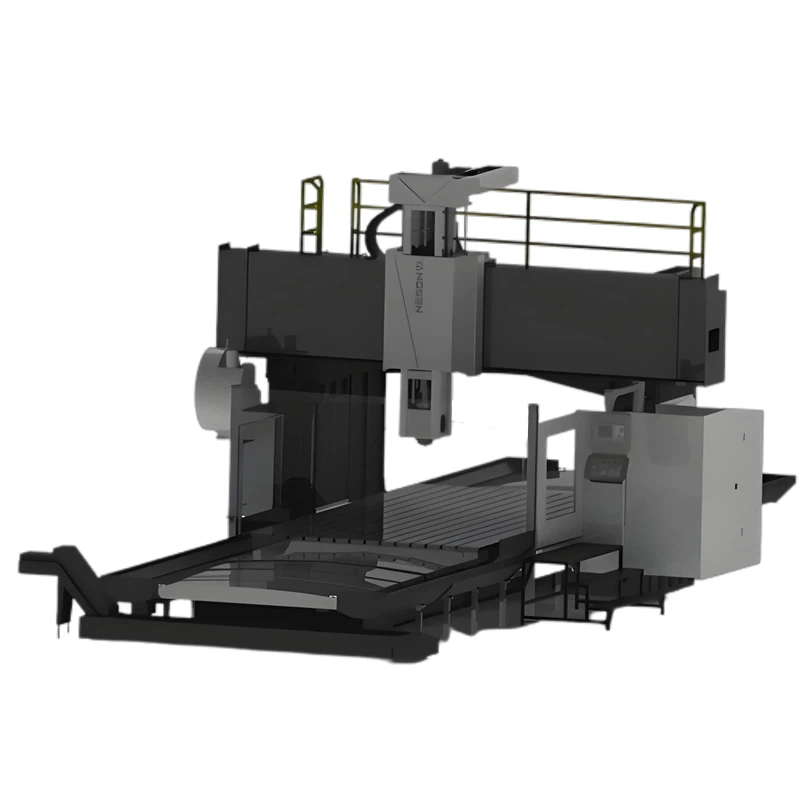

Is teicneolaíocht déantúsaíochta ardleibhéil é an tIonad Meaisínithe Droichead, a bhfuil a dhearadh mar chuid de fhearsaid Z - socraithe ais ingearach leis an inoibriú. Soláthraíonn an leagan amach seo solúbthacht agus cruinneas mór do mheaisíní oibre mór agus casta. Is éard atá sa struchtúr foriomlán ná colún dúbailte láidir agus bhíoma barr chun fráma droichead cobhsaí a dhéanamh, rud a chuireann le déine agus le cobhsaíocht na huirlise meaisín, ach a leathnaíonn an raon próiseála freisin.
Príomhscannán
Téann an crosbeam idir na décholúin agus is iondúil go mbíonn il -aiseanna gluaiseachta feistithe air, ag ligean don cheann uirlis gluaiseacht go beacht sna haiseanna x, y, agus z. Cuireann cumas naisc il - seo ar chumas an ionaid mheaisínithe droichid tascanna meaisínithe casta a dhéanamh, mar shampla muilleoireacht, druileáil, gearrtha, agus greanadh, etc., atá oiriúnach do éagsúlacht ábhar, lena n -áirítear ach gan a bheith teoranta do mhiotal, plaisteach, adhmad, etc.
Ní hamháin go soláthraíonn dearadh an cholúin dé - den ionad meaisínithe droichid spás próiseála leathan, ach ceadaíonn sé freisin próiseáil a dhéanamh ar phíosaí oibre troma. Mar gheall ar an acmhainn ard -ualaigh agus an rialú beacht ar an uirlis mheaisín seo is rogha iontach é do thionscail ar nós aeraspáis, déantúsaíocht na ngluaisteán, déanamh múnlaí, agus meaisínithe trom.
Paraiméadair Meaisín Meaisín Meaisíní CNC
|
Múnla |
GMMV-5030 |
||
|
Ábhar |
Sonraíochtaí Sonraíochtaí |
Aonaid |
|
|
Taistil |
X - ais |
mm |
5000 |
|
Y - ais |
mm |
3200 |
|
|
Z - ais |
mm |
1000 |
|
|
Srón fearsaide go hoibriú |
mm |
250-1250 |
|
|
Trí {- Treoir Ais |
X/Y/Z Treoir Líneach Líneach Luchtaigh Trom |
||
|
Leithead an dorais |
3000 |
||
|
Cineál RAM |
T {- Cineál |
||
|
Inoibrithe |
Méid inoibrithe (l*w) |
mm |
6400*2600 |
|
Ualach tábla uasta |
t |
18 |
|
|
T {- Sliotán |
mm |
13-28*200 |
|
|
Fearsaide |
Cineál fearsaid |
tíopáil |
BBT-50 |
|
Fearsaid rpm |
RPM |
6000 |
|
|
Cineál tiomána fearsaid |
DD |
||
|
Beatha |
Traverse tapa (x/y/z) |
m/min |
12/15/15 |
|
Beathú a ghearradh (x/y/z) |
m/min |
12 |
|
|
Téitheoir uirlisí |
Att |
24 (Rogha: 40/60) |
|
|
Móchleasa |
Mótar fearsaid |
KW |
15/18.5 (143-236 nm) |
|
Trí {- Ais Servo Motor |
KW |
6/3/3 (38/36/36 nm) |
|
|
Cruinneas |
Cruinneas |
mm |
0.03/0.02/0.015 |
|
Inchomhrá |
mm |
0.018/0.015/0.01 |
|
|
Cumhacht atá riachtanach |
Riachtanas cumhachta |
KVA |
50 |
|
Riachtanas brú aeir |
kg/cm² |
6^8 |
|
|
Daoine eile |
Toisí seachtracha (l*w*h) |
mm |
11600*6050*5420 |
|
Ollmheáchan |
t |
50 |
|
Gabhálais chaighdeánacha
|
Córas chuisnithe fearsaid |
Tapping dochta |
Solas oibre dé faoi stiúir |
Bosca dírithe |
|
Córas bealaithe uathoibríoch |
Malartú teasa do chomh -aireacht leictreach |
Faoi stiúir 3 solas rabhaidh datha |
Boltaí agus pillíní a chothromú |
|
Semi - garda faoi iamh |
Dé - Iompróir sliseanna de chineál scriú |
Iompróir sliseanna agus cart de chineál slabhra slabhra |
M30 Auto Off |
Roghanna
|
Scála Líneach Optúil |
Probe workpieces |
Córas ceo ola |
Lámhleabhar/Semi - Ceann Auto 90milling |
|
CTS |
Córas iompair sliseanna |
Sciméir ola |
Córas tomhais Páirteanna Auto Páirteanna |
|
20T/40T/60T ATC |
Tábla rothlach |
