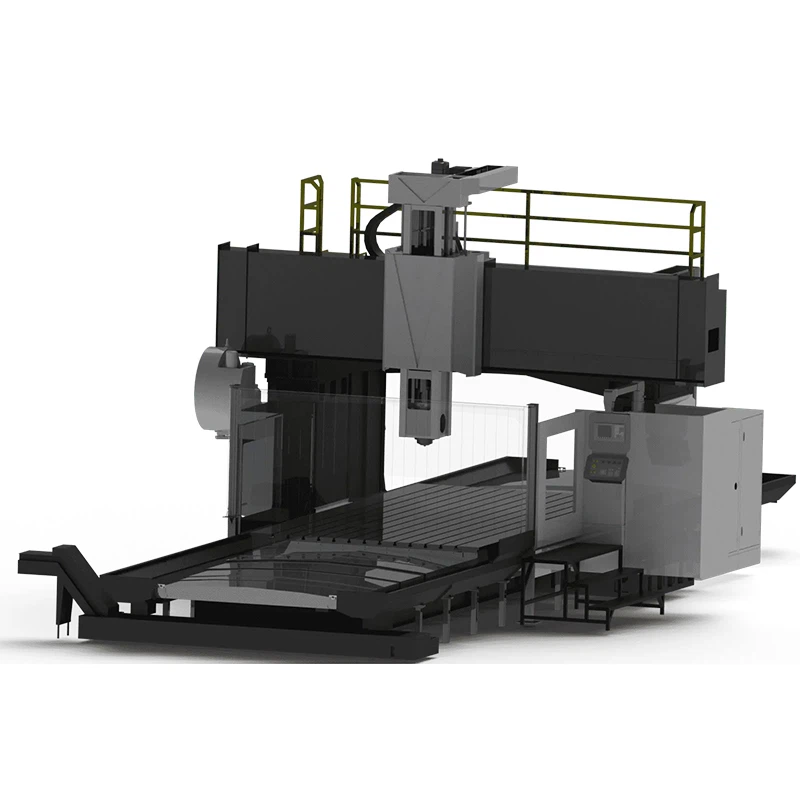

Tuairisc Ionad Meaisín Colún Dúbailte
Tagraíonn an t -ionad meaisínithe droichid don ionad meaisínithe ina bhfuil ais ais Z na príomh -seafta ingearach leis an tábla. Go háirithe oiriúnach le haghaidh meaisínithe mór -oibre agus píosaí oibre a bhfuil cruthanna casta acu.
Saintréithe Struchtúr Meaisín na gCeann CNC
① Struchtúr RAM cearnógach 500x500mm
Tá an meaisín feistithe le treoirbhealach ceithre - taobhach taobhach agus gléas cothromaíochta nítrigine dé -, ag cinntiú go bhfuil déine ard foriomlán ann agus a thairgeann cumais ghearradh láidir le cruinneas comhsheasmhach.
② Gearbhosca BF Iodálach
Le luas feidhmíochta ard - agus leibhéil íseal torainn, leathnaíonn an giarbhosca seo raon cumhachta tairiseach an mhótair agus tá sé deartha le haghaidh suiteáil éasca. Tá sé comhoiriúnach le héagsúlacht sraith mótair agus is féidir leis feidhmchláir chasmhóiminte ard - a láimhseáil.
③ Ceann muilleoireachta taobh uathoibríoch go hiomlán
Is fearas bevel bíseach Gleason é an fearas tarchuir, a chinntíonn tarchur cobhsaí agus beacht. Tá saol fada seirbhíse ann. Is é an eochair tarchuir inmheánach den cheann muilleoireachta ná teas a chóireáilte -, ag íoslaghdú cúltaca.
Dúbailte - Paraiméadair Ionad Meaisínithe Colún
|
Múnla |
GMM-7028 |
||
|
Ábhar |
Sonraíochtaí Sonraíochtaí |
Aonaid |
|
|
Taistil |
X - ais |
mm |
7000 |
|
Y - ais |
mm |
2800 |
|
|
Z - ais |
mm |
1000 (roghnach 1250/1500) |
|
|
Srón fearsaide go hoibriú |
mm |
350-1350 |
|
|
Trí {- Treoir Ais |
X/y Treoirlíne Líneach Líneach Luacha Trom Z - Cearnóg Ais - Cineál RAM |
||
|
Leithead an dorais |
2800 |
||
|
Cineál RAM |
Cearnóg - Cineál RAM (500x500) |
||
|
Inoibrithe |
Méid inoibrithe (l*w) |
mm |
6400*2200 |
|
Ualach tábla uasta |
t |
20 |
|
|
T {- Sliotán |
mm |
11-28*200 |
|
|
Fearsaide |
Cineál fearsaid |
tíopáil |
BBT-50 |
|
Fearsaid rpm |
RPM |
6000 |
|
|
Cineál tiomána fearsaid |
DD |
||
|
Beatha |
Traverse tapa (x/y/z) |
m/min |
6/10/10 |
|
Beathú a ghearradh (x/y/z) |
m/min |
6 |
|
|
Téitheoir uirlisí |
Att |
24 (Rogha: 40/60) |
|
|
Móchleasa |
Mótar fearsaid |
KW |
22/26 (140-286 nm) |
|
Trí {- Ais Servo Motor |
KW |
6/3/3 (38/36/36 nm) |
|
|
Cruinneas |
Cruinneas |
mm |
0.045/0.025/0.015 |
|
Inchomhrá |
mm |
0.03/0.02/0.01 |
|
|
Cumhacht atá riachtanach |
Riachtanas cumhachta |
KVA |
55 |
|
Riachtanas brú aeir |
kg/cm² |
6^8 |
|
|
Daoine eile |
Toisí seachtracha (l*w*h) |
mm |
15600*6050*5820(6320) |
|
Ollmheáchan |
t |
63 |
|
Gabhálais chaighdeánacha
|
Córas chuisnithe fearsaid |
Tapping dochta |
Solas oibre dé faoi stiúir |
Bosca fónta |
|
Córas bealaithe uathoibríoch |
Malartú teasa do chomh -aireacht leictreach |
Faoi stiúir 3 solas rabhaidh datha |
Boltaí agus pillíní a chothromú |
|
Semi - garda faoi iamh |
Dé - Iompróir sliseanna de chineál scriú |
Iompróir sliseanna agus cart de chineál slabhra slabhra |
M30 Auto Off |
Roghanna
| Scála Líneach Optúil | Probe workpieces | Córas ceo ola | Lámhleabhar/Semi - Ceann Auto 90milling |
| CTS | Córas iompair sliseanna | Sciméir ola | Córas tomhais Páirteanna Auto Páirteanna |
| 20T/40T/60T ATC | Tábla rothlach |
